一、概述

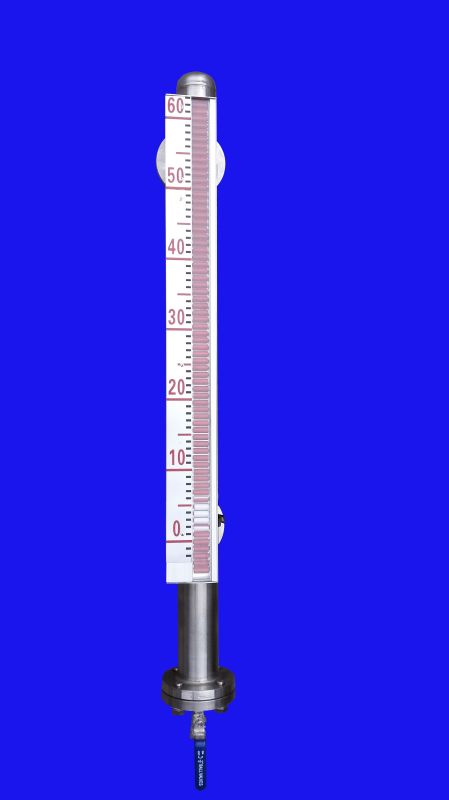

SL系列磁翻柱液位计是在国内外同类产品优点的基础上，并结合我国的实际情况，研制并开发成功的新一代液位测量仪表，以原化工部颁布的磁性液位计的标准HG/T21584­95为基准而组织生产的产品，可用于各类材质制作的设备内液体介质的液位（界面）的检测。由于该系列液位计的检测部分与显示部分完全隔离，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质液位的测量，更具有其独到的优越性，比传统的玻璃管、板式液位计具有更高的可靠性、安全性。
该系列液位计配上液位控制、报警开关，可实现液位的控制、报警和连锁，配上内置式一体液位变送器，可将液位（界面）信号转换二线制4～20mADC标准信号，实现液位远距离检测和控制，广泛应用于电力、石化、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量和控制。

1. 结构原理

磁性液位计是根据浮力原理（阿基米德定律）结合磁性耦合作用研制而成，当被测量容器中的液位升降时，液位计主导管内的浮子也随之升降，浮子内的永久磁钢通过磁耦合作用传递到现场指示器（刻度尺），驱动红、白磁柱转动。当液位上升时，磁柱由白色转为红色，当液位下降时，磁柱由红色转为白色，指示器的红、白交界处即为容器内介质液位的实际高度。

三、型号规格表

●  选型时，先按型号规格表中所列举的主要技术参数选定系列型号后，再选用附件。
●  型号规格表所列举的实际温度、设计压力均为标准要求，如用户工况要求高于这些技术参数，可在订货时另行注明。

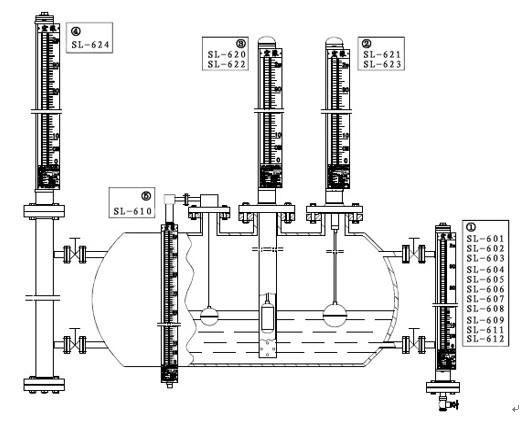

四、安装示意图

1. 侧装式磁性液位计：SL-601～612系列侧装式液位计，适用于常温、常压、高温、高压、低温、高粘度、低密度、强腐蚀性介质。
2. 无护管顶装式：SL-621顶装无护管型液位计适用于重油、原油、树脂等高粘度介质的液位计测量UHZ-223顶装式防腐液位计适用于盐酸低位槽等液位的测量。
3. 护管顶装式：SL-620/622顶装式护管型液位计适用于地下储槽的液位测量，如埋地油罐、低位酸槽等液位的测量。
4. 旁通顶装式：SL-624 型旁通顶装式液位计适用于低位槽罐，但为观察方便需提高观察方位的设备的液位测量。
5. 平衡传动型：SL-610平衡传动型液位计是专为介质粘度较高，且测量范围有较大的储罐而设计的液位计。比较典型的有重油储罐、原油储罐等。
